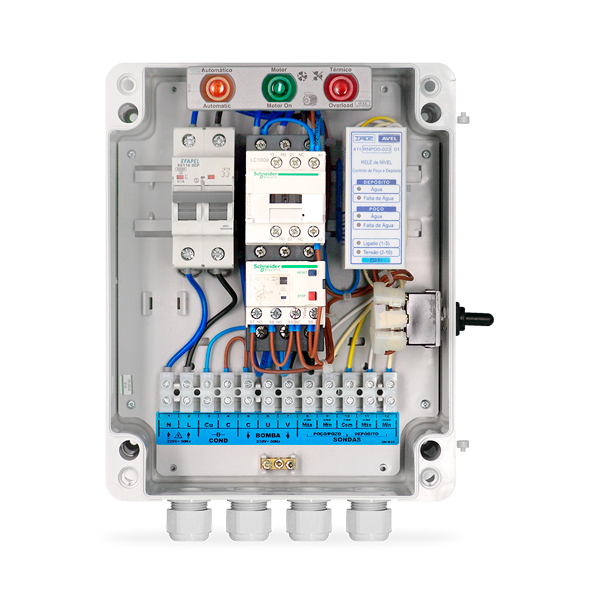

N11058 - Quadro de nível para poço + depósito.

Comando e proteção de eletrobombas utilizadas no abastecimento de água sob pressão e sistemas de rega, através da extração de água em poços, furos artesianos ou outros reservatórios.

  • Caixa plástica 250x200x140 mm em ABS cinza RAL7035 com dobradiça e com tampa transparente em policarbonato.
  • Contactor e relé térmico das marcas selecionadas.
  • Relé de nível para controlo de nível no poço e no depósito.
  • Funcionamento automático, manual ou desligado, comandado por comutador de 3 posições com cápsula protetora.
  • Proteção contra curto-circuitos através de disjuntor.
  • Proteção contra sobrecargas através de relé térmico.
  • Indicação de existência de água no depósito (LED verde no relé de nível).
  • Indicação de falta de água no depósito (LED vermelho no relé de nível).
  • Indicação de existência de água no poço (LED verde no relé de nível).
  • Indicação de falta de água no poço (LED vermelho no relé de nível).
  • Indicação de quadro em funcionamento automático (sinalizador amarelo).
  • Indicação de motor ligado (sinalizador verde).
  • Indicação de disparo térmico (sinalizador vermelho).
  • 4 Bucins, para passagem dos cabos de ligação.

Aplicações

Códigos de encomenda

5QN1M11058T.02
1,6 ~ 2,5 A
5QN1M11058T.04
2,5 ~ 4,0 A
5QN1M11058T.06
4,0 ~ 6,0 A
5QN1M11058T.08
5,5 ~ 8,0 A
5QN1M11058T.10
7,0 ~ 10 A
5QN1M11058T.13
9,0 ~ 13 A
5QN1T11058T.02
1,6 ~ 2,5 A
5QN1T11058T.04
2,5 ~ 4,0 A
5QN1T11058T.06
4,0 ~ 6,0 A
5QN1T11058T.08
5,5 ~ 8,0 A
5QN1T11058T.10
7,0 ~ 10 A
5QN1T11058T.13
9,0 ~ 13 A
5QN1M11058D.02
1,8 ~ 2,8 A
5QN1M11058D.04
2,7 ~ 4,2 A
5QN1M11058D.06
4,0 ~ 6,2 A
5QN1M11058D.09
6,0 ~ 9,2 A
5QN1M11058D.12
8,0 ~ 12 A
5QN1T11058D.02
1,8 ~ 2,8 A
5QN1T11058D.04
2,7 ~ 4,2 A
5QN1T11058D.06
4,0 ~ 6,2 A
5QN1T11058D.09
6,0 ~ 9,2 A
5QN1T11058D.12
8,0 ~ 12 A
5QN1M11058W.02
1,8 ~ 2,8 A
5QN1M11058W.04
2,8 ~ 4,0 A
5QN1M11058W.06
4,0 ~ 6,3 A
5QN1M11058W.08
5,6 ~ 8,0 A
5QN1M11058W.10
7,0 ~ 10 A
5QN1M11058W.12
8,0 ~ 12,5 A
5QN1T11058W.02
1,8 ~ 2,8 A
5QN1T11058W.04
2,8 ~ 4,0 A
5QN1T11058W.06
4,0 ~ 6,3 A
5QN1T11058W.08
5,6 ~ 8,0 A
5QN1T11058W.10
7,0 ~ 10 A
5QN1T11058W.13
8,0 ~ 12,5 A
