A2374 - Quadro de alternância com relés "Probomba21P"

Comando e proteção de eletrobombas utilizadas em centrais hidropneumáticas ou para bombagem de efluentes com 2 eletrobombas.

  • Caixa Plástica 460x448x160 mm em ABS cinza RAL7035 e tampa com janela transparente.
  • Contactores da marcas selecionada.
  • Relé de alternânciapara comando de alternância e simultaneidade.
  • Relé eletrónico digital de comando e proteção de eletrobombas.
  • Módulo MCS-12 que permite o funcionamento automático, manual ou desligado, comandado em cada uma das bombas de forma independente por comutador  de 3 posições.

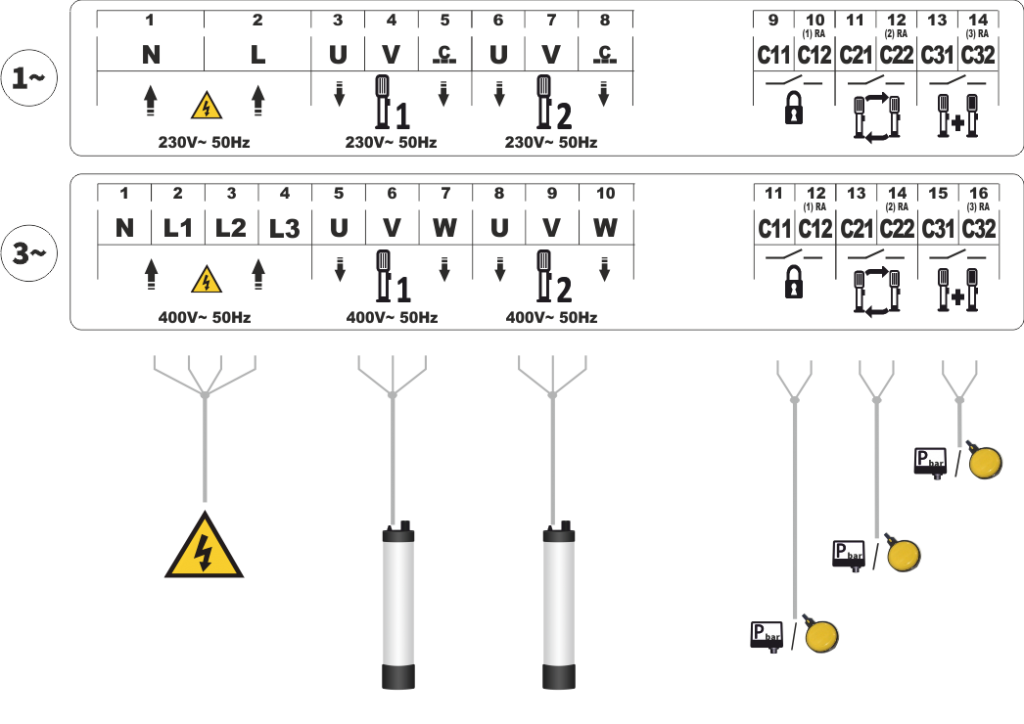

  • Ligação com tensão reduzida (12V) para comando remoto do arranque/paragem dos motores (C21-C22, C31-C32) (pressostato, boia ou outro).
  • Ligação com tensão reduzida (12V) para comando remoto de segurança geral (C11-C12) (pressostato, boia ou outro).
  • Proteção do circuito de comando através de disjuntor.
  • Proteção do circuito de potência contra curto-circuitos e sobrecargas através de disjuntor.
  • Indicação de presença tensão do circuito de comando (LED amarelo no relé de alternância).
  • Indicação individual de motor ligado (LED’s  verdes no módulo MCS-12).
  • Indicação individual de erro na bomba (disparo térmico ou falta de água)(LED’s  vermelhos no módulo MCS-12).

Aplicações

Códigos de encomenda

5QA2374MT12
0,1 ~ 12 A
5QA2374TT12
0,1 ~ 12 A
