A2324 - Quadro de alternância com porta dupla.

Comando e proteção de eletrobombas utilizadas em centrais hidropressoras ou águas residuais com 2 eletrobombas.

  • Caixa Plástica 460x340x160 mm em ABS cinza RAL7035 e tampa com janela transparente.
  • Disjuntores-motor e contactores das marcas selecionadas.
  • Relé de alternância  para comando de alternância e simultaneidade.
  • Módulo MCS-12 que permite o funcionamento automático, manual ou desligado, comandado em cada uma das bombas de forma independente por comutador de 3 posições.

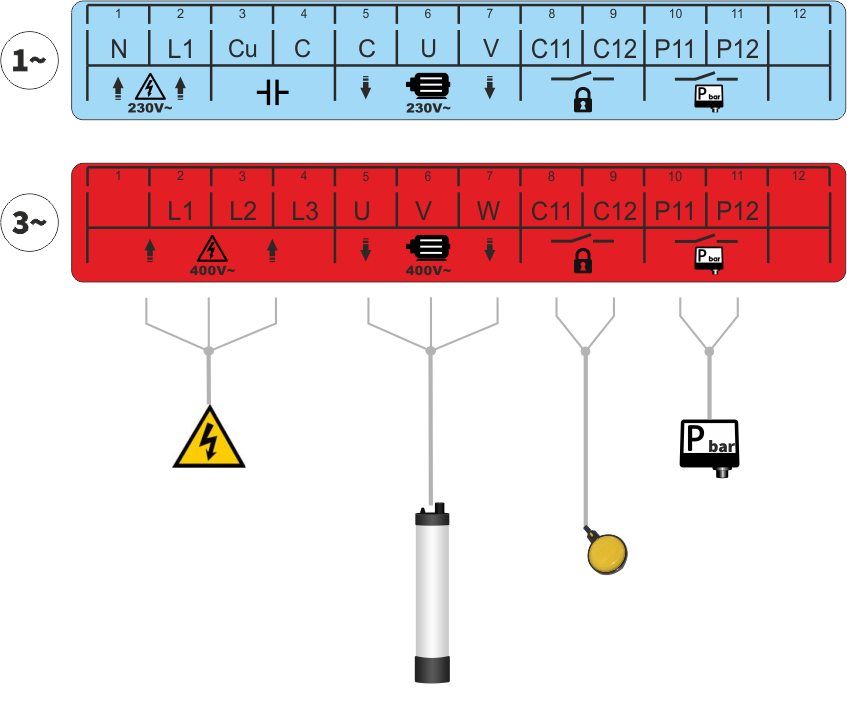

  • Ligação com tensão reduzida (12V) para comando remoto do arranque/paragem dos motores (C21-C22, C31-C32) (pressostato, boia ou outro).
  • Ligação com tensão reduzida (12V) para comando remoto de segurança geral (C11-C12) (pressostato, boia ou outro).
  • Proteção do circuito de comando através de disjuntor.
  • Proteção do circuito de potência contra curto-circuitos e sobrecargas através de disjuntor-motor.
  • Indicação de presença tensão do circuito de comando (LED amarelo no relé de alternância).
  • Indicação individual de motor ligado (LED’s  verdes no módulo MCS-12).
  • Indicação individual de disparo térmico (LED’s  vermelhos no módulo MCS-12).

Aplicações

Códigos de encomenda

5QA2324MT.02
1,6 ~ 2,5 A
5QA2324MT.04
2,5 ~ 4,0 A
5QA2324MT.06
4,0 ~ 6,3 A
5QA2324MT.10
6,0 ~ 10 A
5QA2324MT.14
9,0 ~ 2,5 A
5QA2324TT.02
1,6 ~ 2,5 A
5QA2324TT.04
2,5 ~ 4,0 A
5QA2324TT.06
4,0 ~ 6,3 A
5QA2324TT.10
6,0 ~ 10 A
5QA2324TT.14
9,0 ~ 2,5 A
