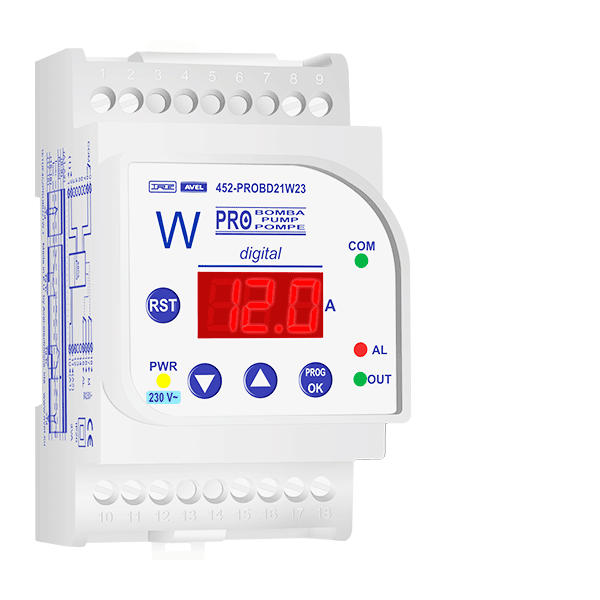

452-PROBD21W - PRObomba digital para águas residuais.

Relé eletrónico digital de comando e proteção especialmente desenvolvido para a proteção de motores e bombas para águas residuais, através do controlo da tensão e da intensidade.

  • Caixa modular (3 módulos) para aplicação em calha DIN.
  • Intensidades máxima e mínima programáveis de 0 a 15.9 A.
  • Rearme automático com tempo programável de 1 a 199 horas (anulável).
  • Alarme de sobreintensidade.
  • Alarme por número excessivo de arranques.
  • Alarme por tempo excessivo de funcionamento do motor, programável de 1 a 999 min.
  • Indicação de relé com tensão na alimentação (10-11), através de LED amarelo (PWR).
  • Indicação de comando de arranque/paragem fechado (8-9), através de LED verde (COM).
  • Indicação de relé de saída ligado (17-18), através de LED verde (OUT).
  • Indicação de alarme ligado (15-16), através de LED vermelho (AL).
  • Indicação no display do consumo do motor.
  • Indicação no display de comando arranque/paragem aberto.
  • Indicação no display dos erros de sobreintensidade, subintensidade, número de arranques excessivo, tempo de funcionamento excessivo, sobretensão e subtensão.
  • Indicação no display do tempo em espera para rearme automático.
  • Indicação no display do tempo de funcionamento do motor quando excessivo.
  • Indicação frontal da tensão nominal de alimentação do relé.

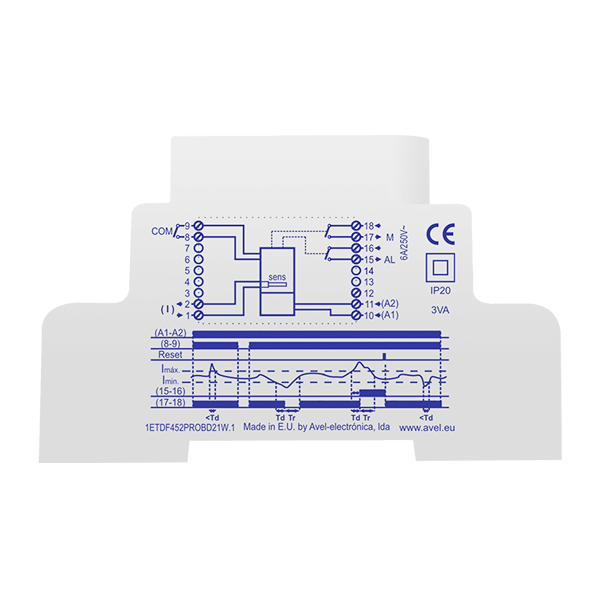

  • Indicação lateral do esquema de ligações.
  • Indicação lateral do diagrama de funcionamento.

Características técnicas

  • Versão de software: V1.1
  • Tensões de alimentação:AC: 230V (outras tensões sob consulta)
  • Consumo: 3VA
  • Dimensões: (L) 54mm x (A) 90mm x (P) 68mm
  • Relé de saída:
    • Poder de corte: 1500VA (6A/250V)
    • Tensão máxima de corte: 400VAC

Códigos de encomenda

452PROBD21W23

230VAC
