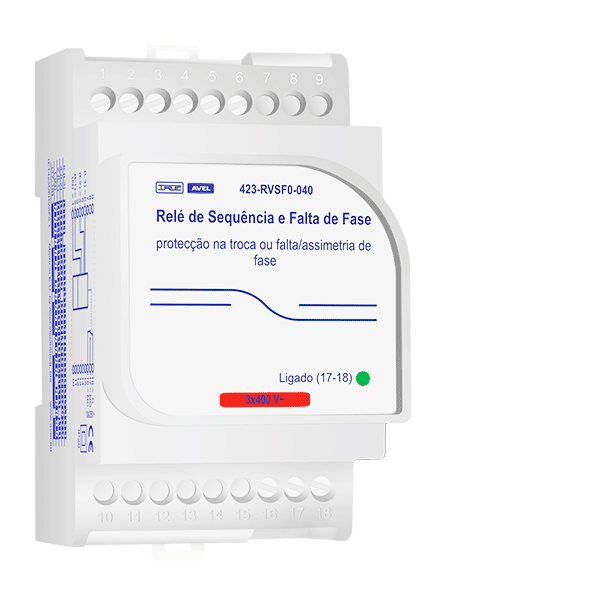

423-RVSF0

Proteção na troca ou falta/assimetria de fase.

  • Caixa modular (3 módulos) para aplicação em calha DIN.
  • Indicação de relé de saída ligado (17-18), através de LED verde.
  • Indicação frontal da tensão nominal de alimentação do relé.

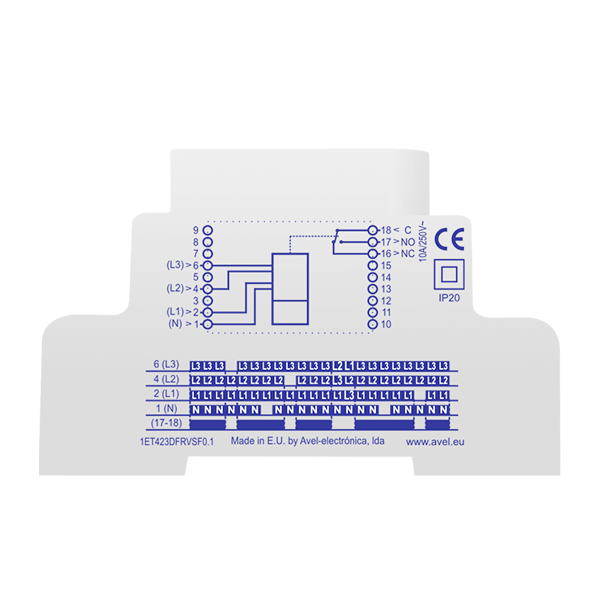

  • Indicação lateral do esquema de ligações.
  • Indicação lateral do diagrama de funcionamento.

Características técnicas

  • Queda máxima de tensão admitida: 15% Un
  • Atraso à operação ou desoperação: 2s (aprox.)
  • Tensões de alimentação: 3x400VAC (extraída diretamente das fases a controlar)
  • Consumo: < 3VA
  • Dimensões: (L) 54mm x (A) 90mm x (P) 68mm
  • Relé de saída:
    • Poder de corte: 2500VA (10A/250V)
    • Tensão máxima de corte: 400VAC

Códigos de encomenda

423RVSF004

3x400V
