423RNPD0 - Controlo de poço e depósito.

Comando de eletrobombas utilizadas no enchimento de depósitos através da captação de água em poços, furos artesianos ou outros reservatórios.

  • Caixa modular (3 módulos) para aplicação em calha DIN.

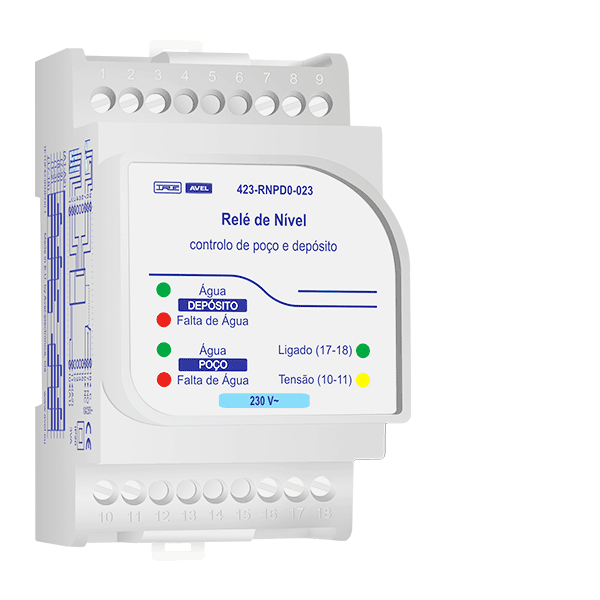

  • Indicação de existência de água no depósito, através de LED verde.
  • Indicação de falta de água no depósito, através de LED vermelho.
  • Indicação de existência de água no poço/furo, através de LED verde.
  • Indicação de falta de água no poço/ furo,  através de LED vermelho.
  • Indicação de relé de saída ligado (17-18), através de LED verde.
  • Indicação de relé com tensão na alimentação (10-11), através de LED amarelo.
  • Indicação frontal da tensão nominal de alimentação do relé.

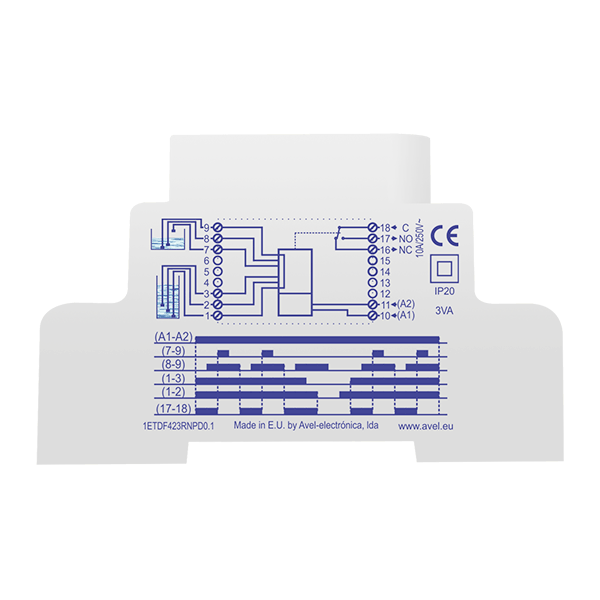

  • Indicação lateral do esquema de ligações.
  • Indicação lateral do diagrama de funcionamento.

Características técnicas

  • Sensibilidade dos circuitos de deteção: 0 a 100 Kohm
  • Tensão nos circuitos de deteção: 12 VAC
  • Tensões de alimentação: AC: 24V; 230V (Outras tensões sob consulta)
  • Tolerância na tensão de alimentação: -15%…+10%
  • Consumo: < 3VA
  • Dimensões: (L) 54mm x (A) 90mm x (P) 68mm
  • Relé de saída:
    • Poder de corte: 2500VA (10A/250V)
    • Tensão máxima de corte: 400VAC

Códigos de encomenda

423RNPD0002

24VAC

423RNPD0023

230VAC
