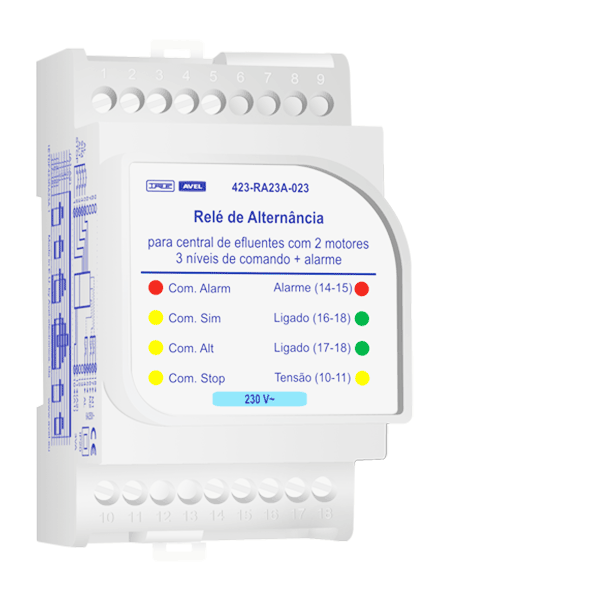

423-RA23A

Comando de alternância para central hidropressora com 2 motores. 3 níveis de comando + alarme.

  • Caixa modular (3 módulos) para aplicação em calha DIN.
  • Indicação de comando de alarme (1-5) fechado, através de LED vermelho.
  • Indicação de comando de simultaneidade (1-4) fechado, através de LED amarelo.
  • Indicação de comando de alternância (1-3) fechado, através de LED amarelo.
  • Indicação de comando de paragem (1-2) fechado, através de LED amarelo.
  • Indicação de relé de alarme ligado (14-15), através de LED vermelho.
  • Indicação de relé de saída ligado (16-18), através de LED verde.
  • Indicação de relé de saída ligado (17-18), através de LED verde.
  • Indicação de relé com tensão na alimentação (10-11), através de LED amarelo.
  • Indicação frontal da tensão nominal de alimentação do relé.

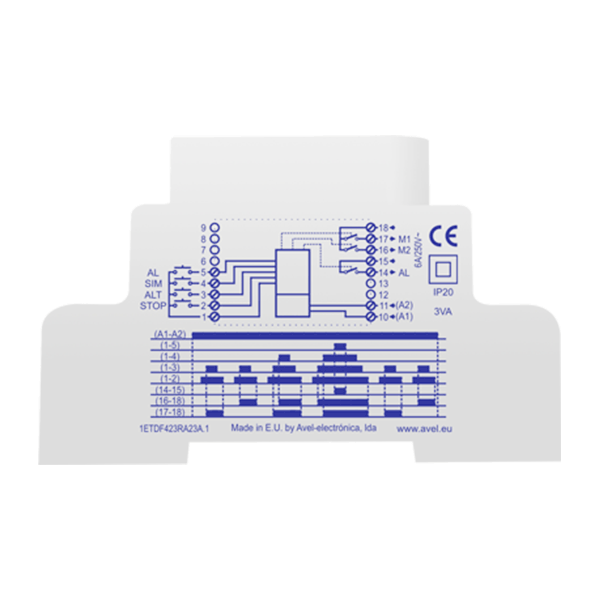

  • Indicação lateral do esquema de ligações.
  • Indicação lateral do diagrama de funcionamento.

Características técnicas

  • Sensibilidade dos circuitos de comando: 0 a 20 Kohm
  • Tensão nos circuitos de comando: 12 VDC
  • Tensões de alimentação:
    • AC/DC: 24V
    • AC: 230V
  • Tolerância na tensão de alimentação: -15%…+10%
  • Consumo: < 3VA
  • Dimensões: (L) 54mm x (A) 90mm x (P)68mm
  • Relé de saída:
    • Poder de corte: 1500VA (6A/250V)
    • Tensão máxima de corte: 400VAC

Códigos de encomenda

423RA23A.002

24VAC

423RA23A.023

230VAC
