411RXPE1202 - Controlador para sistema automático de enchimento de gasóleo.

  • Caixa em material plástico com ficha circular de 11 pinos.
  • Interruptor de 3 posições: automático, desligado e manual (com retorno).
  • Indicação do nível de gasóleo no depósito central, através de LED bicolor.
  • Indicação de gasóleo no depósito diário, através de dois LEDs.
  • Indicação de relé de comando da bomba ligado (1-3), através de LED verde.
  • Indicação de alarme ligado (11-9), através de LED vermelho.
  • Indicação de relé com tensão na alimentação (2-10), através de LED amarelo.

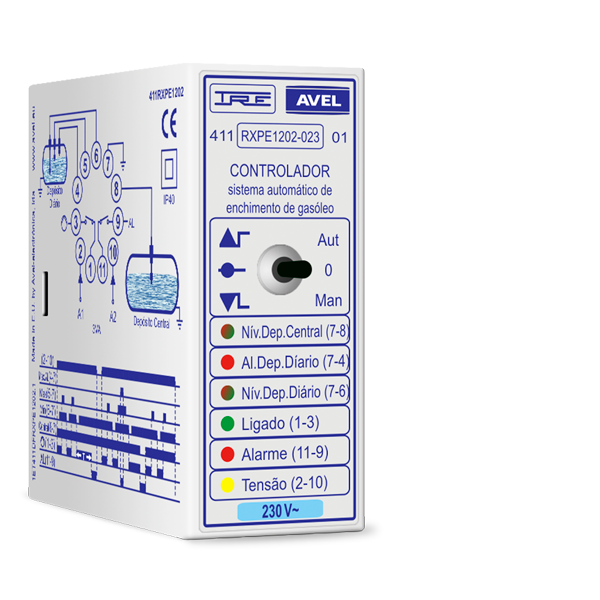

  • Indicação frontal da tensão nominal de alimentação do relé.

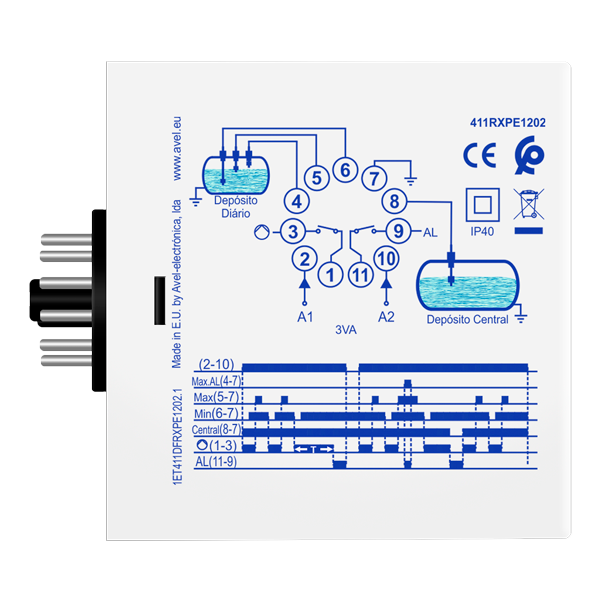

  • Indicação lateral do esquema de ligações.
  • Indicação lateral do diagrama de funcionamento.

Características técnicas

  • Sensibilidade dos circuitos de deteção: o a 80 Kohm
  • Tensão nos circuitos de deteção: 12VDC
  • Tensões de alimentação: 230VAC (outras tensões sob consulta)
  • Tolerância na tensão de alimentação: -15%…+10%
  • Consumo: < 3VA
  • Dimensões: (L) 35mm x (A) 79mm x (P) 77mm
  • Relé de saída:
    • Poder de corte: 2500VA (10A/250V)
    • Tensão máxima de corte: 400VAC

Códigos de encomenda

411RXPE1202023

230VAC
