411-RVSF1

Proteção na Troca ou Falta/Assimetria de Fase.

  • Caixa em material plástico com ficha circular de 11 pinos.
  • Botão para regulação da queda máxima de tensão admitida numa das fases.
  • Indicação de relé de saída ligado (1-3), através de LED verde.

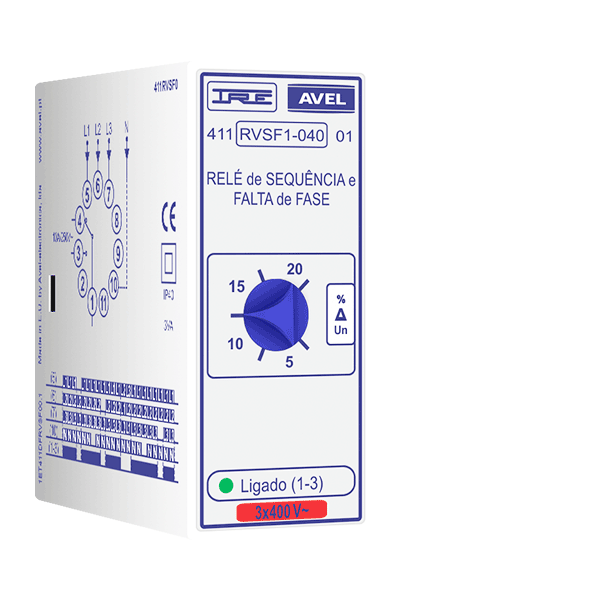

  • Indicação frontal da tensão nominal de alimentação do relé.

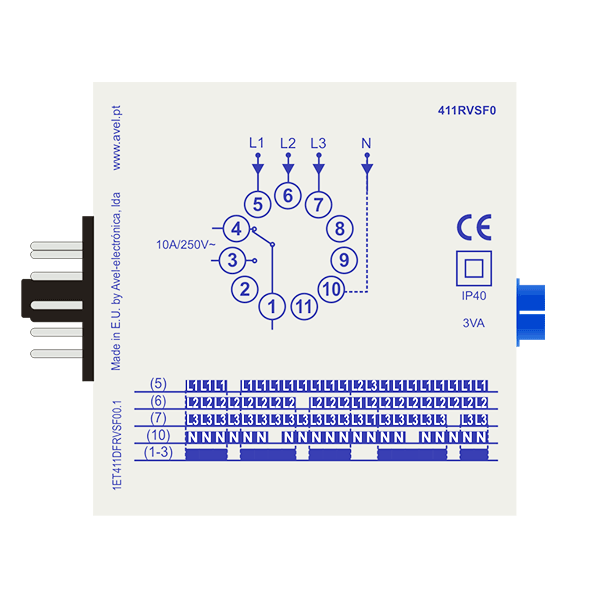

  • Indicação lateral do esquema de ligações.
  • Indicação lateral do diagrama de funcionamento.

Características técnicas

  • Queda máxima de tensão admitida: 0 a 20% Un.
  • Atraso na operação ou desoperação: 2s (aprox.).
  • Tensões de alimentação: 3x400VAC (extraída diretamente das fases a controlar).
  • Consumo: < 3VA.
  • Dimensões: (L) 35mm x (A) 79mm x (P) 77mm.
  • Relé de saída:
    • Poder de corte: 2500VA (10A/250V).
    • Tensão máxima de corte: 400VAC.

Códigos de encomenda

411RVSF1040

400VAC
