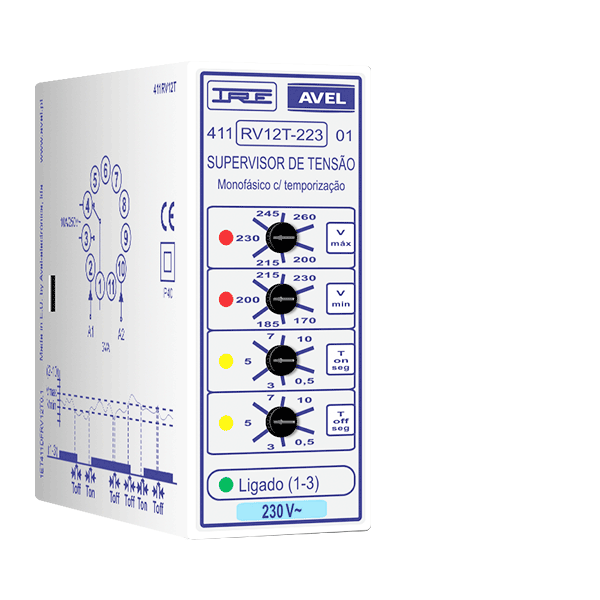

411-RV12T

Supervisor de tensão monofásico com temporização.

  • Caixa em material plástico com ficha circular de 11 pinos.
  • Botão para regulação de tensão máxima admissível (Vmáx).
  • Indicação de tensão superior máxima admissível, através de LED vermelho.
  • Botão para regulação de tensão mínima admissível (Vmin).
  • Indicação de tensão inferior à mínima admissível, através de LED vermelho.
  • Botão para regulação do tempo de atraso à operação (Ton).
  • Indicação de Ton em contagem, através de LED amarelo.
  • Botão para regulação do tempo de atraso à desoperação (Toff).
  • Indicação de Toff em contagem, através de LED amarelo.
  • Indicação de relé de saída ligado (1-3), através de LED verde.
  • Indicação frontal da tensão nominal de alimentação do relé.
  • Indicação lateral do esquema de ligações.
  • Indicação lateral do diagrama de funcionamento.

Características técnicas


  • Tensões de alimentação: AC: 230V.
  • Atraso à operação T(on): 0,5 a 10s (regulável) .
  • Atraso à desoperação T(off): 0,5 a 10s (regulável).
  • Consumo: < 3VA.
  • Dimensões: (L) 35mm x (A) 79mm x (P) 77mm.
  • Relé de saída:
    • Poder de corte: 2500VA (10A/250V).
    • Tensão máxima de corte: 400VAC.

Códigos de encomenda

411RV12T223

230VAC
