411-RTMFM

Temporizador multifunção (TAOM+TOSM+TITM) multiescala

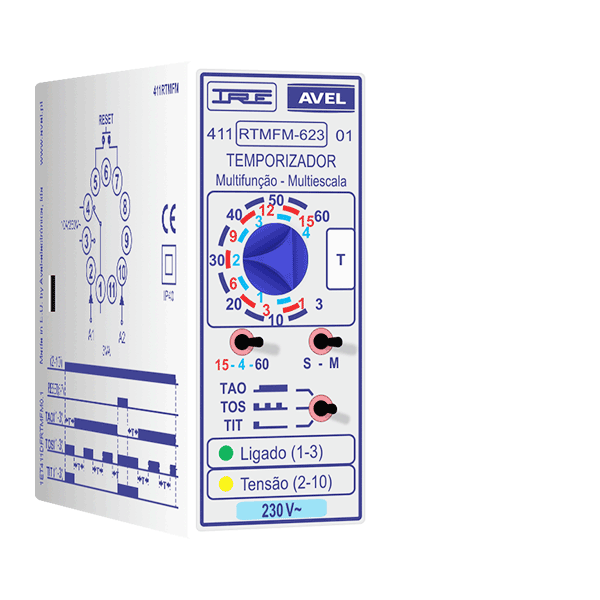

  • Caixa em material plástico com ficha circular de 11 pinos.
  • Botão para regulação do tempo (T).
  • Comutador para seleção de escala em: 0,2…4; 0,5…15 ou 2…60.
  • Comutador para seleção da escala em: s ou min; min ou h.
  • Comutador para seleção do modo de funcionamento (TAO, TOS, TIT).
  • Indicação de relé de saída ligado (1-3), através de LED verde.
  • Indicação de relé com tensão na alimentação (2-10), através de LED amarelo.
  • Indicação frontal da tensão nominal de alimentação do relé.

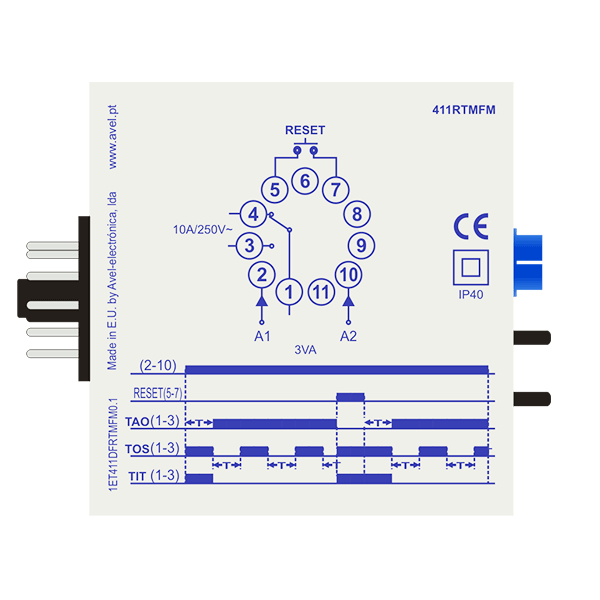

  • Indicação lateral do esquema de ligações.
  • Indicação lateral do diagrama de funcionamento.

Características técnicas

  • Escalas de tempos (T):
    • 0,2s a 60min (repartido por 6 escalas)
    • 0,2min a 60h (repartido por 6 escalas)
  • Repetitividade: +/- 1%
  • Tensões de alimentação: AC/DC: 12V; 24V (polaridade protegida)  |  AC: 230V; 400V (Outras tensões sob consulta)
  • Tolerância na tensão de alimentação: -15%…+10%
  • Consumo: < 3VA
  • Dimensões: (L) 35mm x (A) 79mm x (P) 77mm
  • Relé de saída:
    • Poder de corte: 2500VA (10A/250V)
    • Tensão máxima de corte: 400VAC

Códigos de encomenda

411RTMFM601

0,2s...60min / 12VAC/DC

411RTMFM602

0,2...60min / 24VAC/DC

411RTMFM623

0,2...60min/230VAC

411RTMFM640

0,2...60min/400VAC

411RTMFM902

0,2min...60h / 24VAC/DC

411RTMFM923

0,2min...60h / 230VAC

411RTMFM940

0,2min...60h / 400VAC
