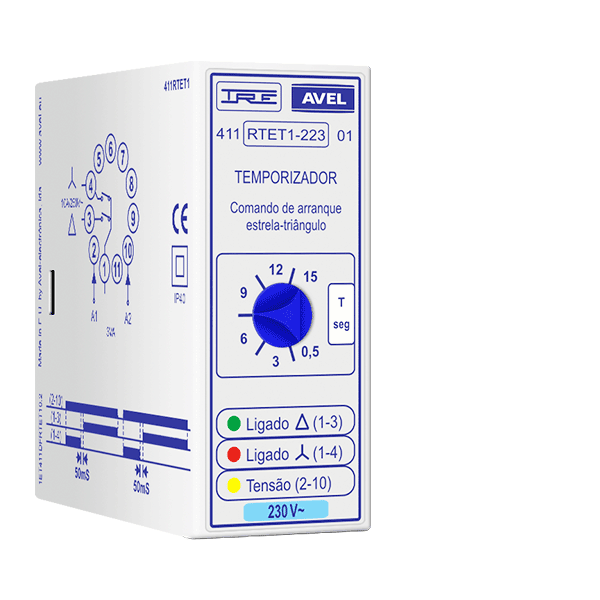

411-RTET1

Comando de arranque de motores estrela-triângulo.

  • Caixa em material plástico com ficha circular de 11 pinos.
  • Botão para regulação do tempo “T”, de permanência em estrela.
  • Indicação de funcionamento em triângulo (1-3), através de LED verde.
  • Indicação de funcionamento em estrela (1-4), através de LED vermelho.
  • Indicação de relé com tensão na alimentação (2-10), através de LED amarelo.
  • Indicação frontal da tensão nominal de alimentação do relé.
  • Indicação lateral do esquema de ligações.
  • Indicação lateral do diagrama de funcionamento.

Características técnicas

  • Tempo de permanência em estrela: regulável na gama de escala de tempos
  • Escalas de tempos (T):
    • 0,5 a 15s
    • 2 a 60s
  • Tempo de passagem estrela-triângulo: 50ms
  • Repetitividade: +/-1%
  • Tensões de alimentação: AC/DC: 24V (polaridade protegida)  |  AC: 230V; 400V (Outras tensões sob consulta)
  • Tolerância na tensão de alimentação: -15%…+10%
  • Consumo: < 3VA
  • Dimensões: (L) 35mm x (A) 79mm x (P) 77mm
  • Relé de saída:
    • Poder de corte: 2500VA (10A/250V)
    • Tensão máxima de corte: 400VAC

Códigos de encomenda

411RTET1202

0,5...15s / 24VAC/DC

411RTET1223

0,5...15s / 230VAC

411RTET1240

0,5...15s / 400VAC

411RTET1302

2...60s / 24VAC/DC

411RTET1323

2...60s / 230VAC

411RTET1340

2...60s / 400VAC
