411-RTAOD

Atraso à operação e desoperação
Multiescala

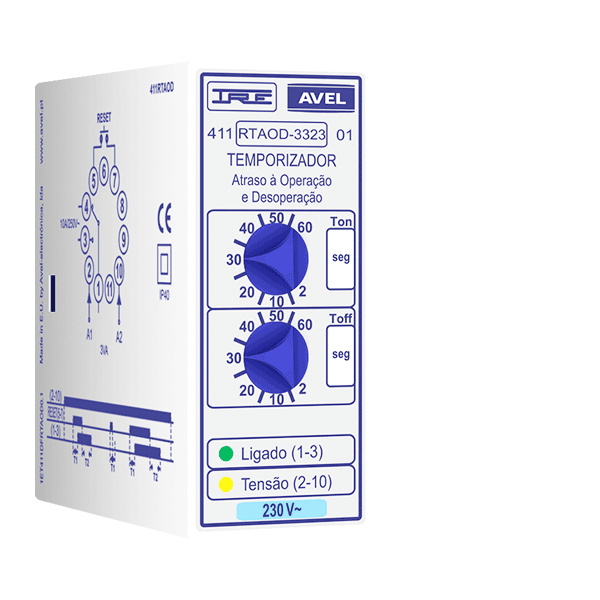

  • Caixa em material plástico com ficha circular de 11 pinos.
  • Botão para regulação do tempo Ton.
  • Botão para regulação do tempo Toff.
  • Indicação de relé de saída ligado (1-3), através de LED verde.
  • Indicação de relé com tensão na alimentação (2-10), através de LED amarelo.
  • Indicação frontal da tensão nominal de alimentação do relé.

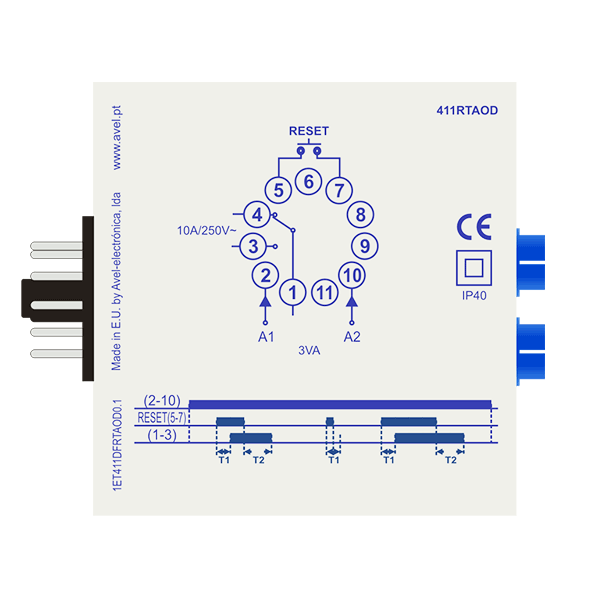

  • Indicação lateral do esquema de ligações.
  • Indicação lateral do diagrama de funcionamento.

Características técnicas

  • Escalas de tempos (T):
    • 2 a 60s
  • Repetitividade: +/-1%
  • Tensões de alimentação: AC/DC: 12V; 24V (polaridade protegida)  |  AC: 230V; 400V (Outras tensões sob consulta)
  • Tolerância na tensão de alimentação: -15%…+10%
  • Consumo: < 3VA
  • Dimensões: (L) 35mm x (A) 79mm x (P) 77mm
  • Relé de saída:
    • Poder de corte: 2500VA (10A/250V)
    • Tensão máxima de corte: 400VAC

Códigos de encomenda

411RTAOD3301

Ton..60s; Toff..60s / 12VAC/DC

411RTAOD3302

Ton..60s; Toff..60s / 24VAC/DC

411RTAOD3323

Ton..60s; Toff..60s / 230VAC

411RTAOD3340

Ton..60s; Toff..60s / 400VAC
