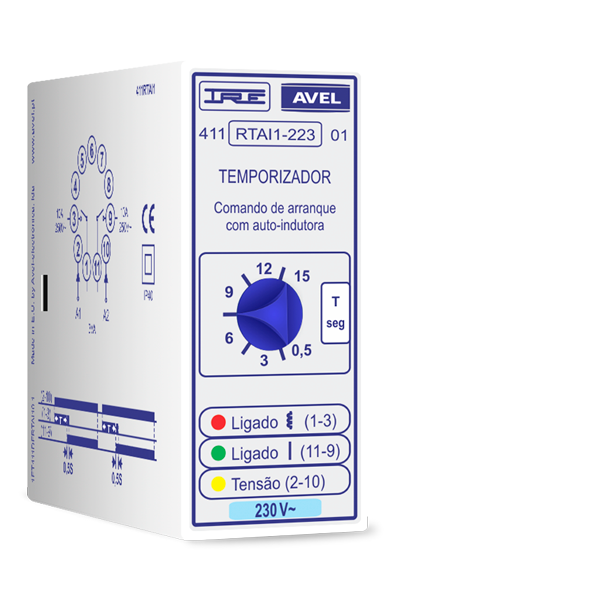

411RTAI1_Frontal
411RTAI1_Lateral
Anterior
Seguinte

411RTAI1 - Arranque de motores com auto-indutora.

Comando de arranque de motores com entreposição auto-indutora.

  • Caixa em material plástico com ficha circular de 11 pinos.
  • Botão para regulação do tempo “T”, de ligação com auto-indutora.
  • Indicação de funcionamento com entreposição de auto-indutora (1-3), através de LED vermelho.
  • Indicação de funcionamento com ligação direta (11-9), através de LED verde.
  • Indicação de relé com tensão na alimentação (2-10), através de LED amarelo.
  • Indicação frontal da tensão nominal de alimentação do relé.

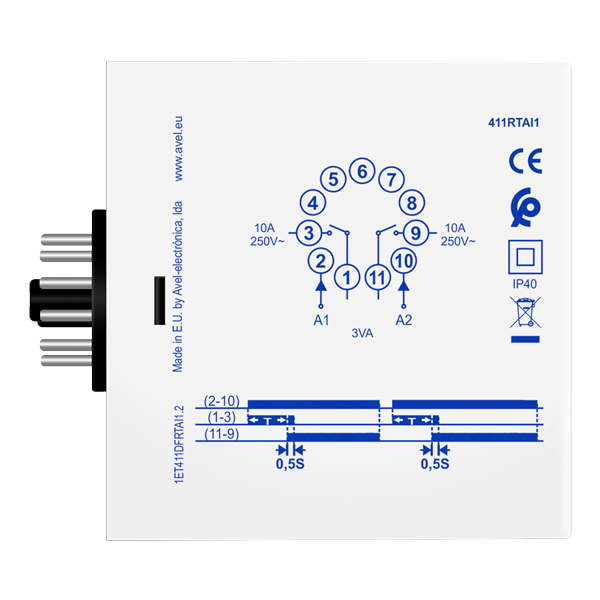

  • Indicação lateral do esquema de ligações.
  • Indicação lateral do diagrama de funcionamento.

Características técnicas

  • Tempo de ligação com auto-indutora: 0,5 a 15s (adjustable).
  • Tempo de segurança na passagem para a ligação direta: 0,5s.
  • Repetitividade: +/-1%.
  • Tensões de alimentação: AC/DC: 24V (polaridade protegida)  |  AC: 230V; 400V (Outras tensões sob consulta)
  • Tolerância na tensão de alimentação: -15%…+10%.
  • Consumo: < 3VA.
  • Dimensões: (L) 35mm x (A) 79mm x (P) 77mm.
  • Relé de saída:
    • Poder de corte: 2500VA (10A/250V).
    • Tensão máxima de corte: 400VAC.

Códigos de encomenda

411RTAI1202

0,5...15s / 24VAC/DC

411RTAI1223

0,5...15s / 230VAC

411RTAI1240

0,5...15s / 400VAC
