411-RNC11

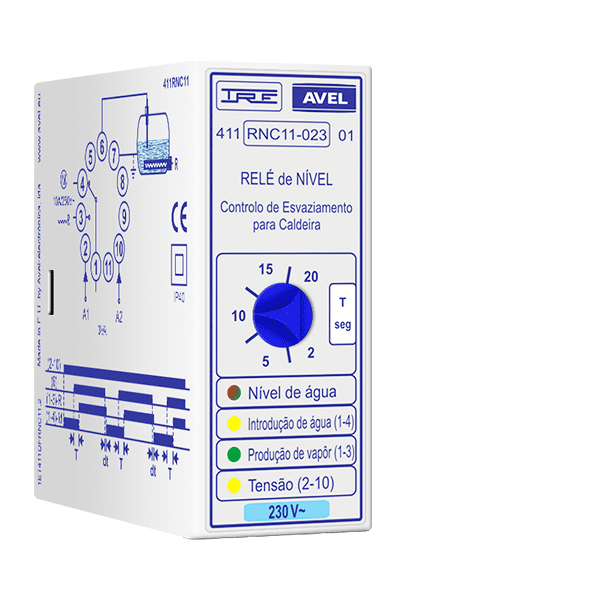

Controlo de esvaziamento para caldeira.
- Caixa em material plástico com ficha circular de 11 pinos.
- Botão para regulação do tempo (T) de introdução de água, após areposição do nível desta.
- Indicação de caldeira com nível de água suficiente, através de LED verde.
- Indicação de caldeira com nível de água reduzido, através de LED vermelho.
- Indicação de introdução de água e relé de saída desligado (1-4), através de LED amarelo.
- Indicação de produção de vapor e relé de saída ligado (1-3), através de LED verde.
- Indicação de relé com tensão na alimentação (2-10), através de LED amarelo.
- Indicação frontal da tensão nominal de alimentação do relé.

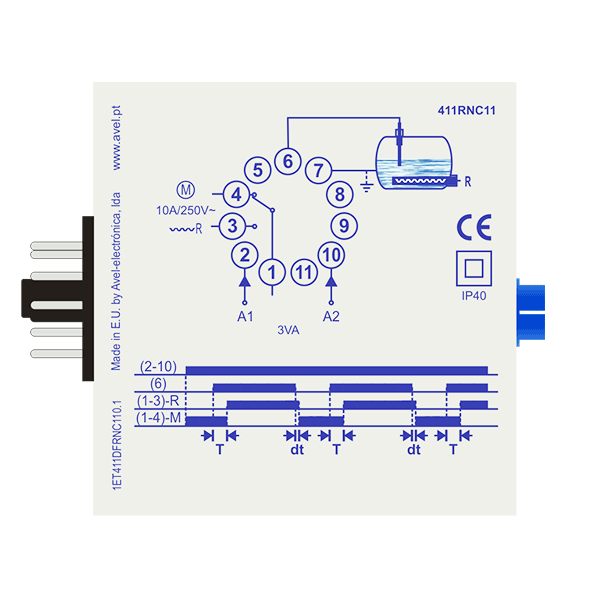

- Indicação lateral do esquema de ligações.
- Indicação lateral do diagrama de funcionamento.
Características técnicas
- Sensibilidade dos circuitos de deteção: 0 a 80 Kohm (regulável)
- Tempo para introdução de água “T”, após reposição: regulável de 2 a 20s
- Tensão nos circuitos de deteção: 12 VAC
- Tensões de alimentação: AC: 24V; 230V; 400V (Outras tensões sob consulta)
- Tolerância na tensão de alimentação: -15%…+10%
- Consumo: < 3VA
- Dimensões: (L) 35mm x (A) 79mm x (P) 77mm
- Relé de saída:
- Poder de corte: 2500VA (10A/250V)
- Tensão máxima de corte: 400VAC
Códigos de encomenda
411RNC11002
24VAC
411RNC11023
230VAC
