411-RA25A
Comando de alternância para central hidropressora ou central de efluentes com 2 eletrobombas + alarme.
- Caixa em material plástico com ficha circular de 11 pinos.
- Comutador para seleção da aplicação:
- PBA – central hidropressora com comando de alarme de falta de água por boia;
- PAS – central hidropressora com comando de alarme de falta de água por sondas;
- Indicação do tipo de aplicação:
- P – central hidropressora, através de LED branco;
- W – central de efluentes, através de LED branco.
- Indicação de comando de alarme de nível alto (6-11) fechado.
- Indicação do estado do comando de simultaneidade (6-7).
- Indicação do estado do comando de alternância (6-8).
- Indicação de existência de água no depósito (6-9), em aplicações para centrais hidropressoras.
- Indicação do estado do comando de paragem (6-9), em aplicações para centrais de efluentes.
- Indicação de relé de saída ligado (1-3).
- Indicação de relé de saída ligado (1-4).
- Indicação de relé de alarme ligado (1-5).
- Indicação de relé com tensão na alimentação (2-10).

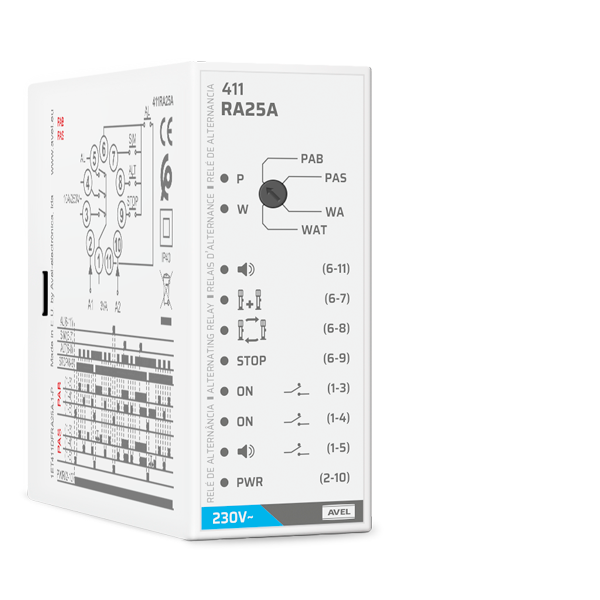

- Indicação frontal da tensão nominal de alimentação do relé.

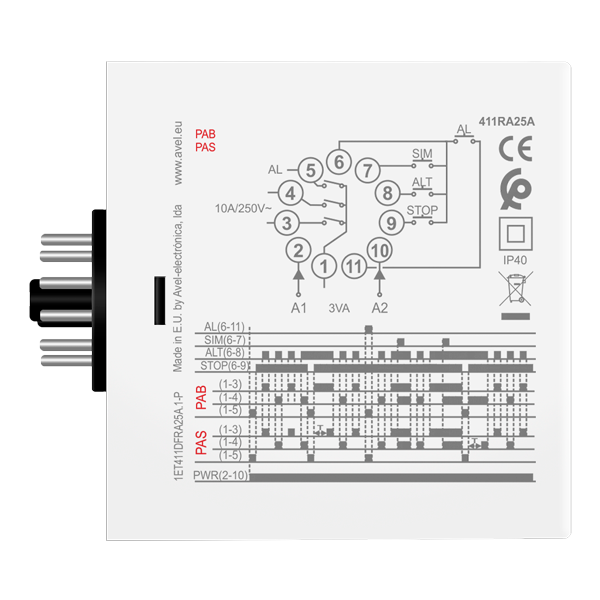

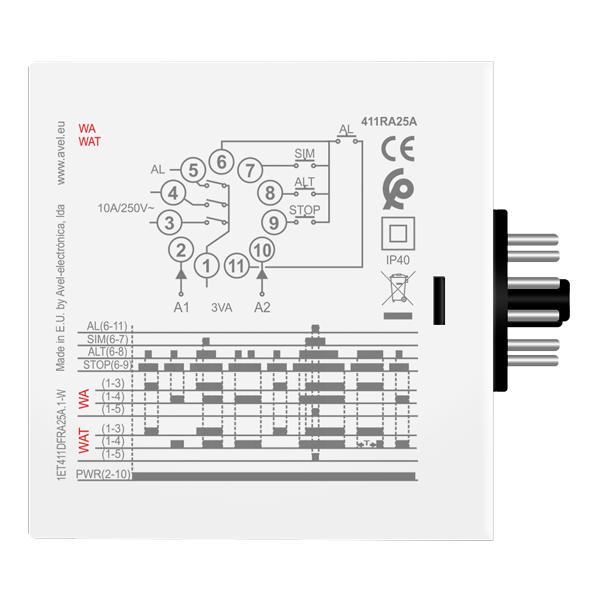

- Indicação lateral do esquema de ligações e do diagrama de funcionamento.
Características técnicas
- Sensibilidade dos circuitos de deteção: 0 a 40 kohm
- Tensão nos circuitos de deteção: 12 VAC
- Tensões de alimentação: AC: 24V; 230V (Outras tensões sob consulta)
- Tolerância na tensão de alimentação: -15%…+10%
- Consumo: < 3VA
- Dimensões: (L) 35mm x (A) 79mm x (P) 77mm
- Relé de saída:
- Poder de corte: 2500VA (10A/250V)
- Tensão máxima de corte: 400VAC
Códigos de encomenda
411RA25A002
24VAC
411RA25A023
230VAC
