411RA22A - Relé de alternância
411RA22A_Lateral
Anterior
Seguinte

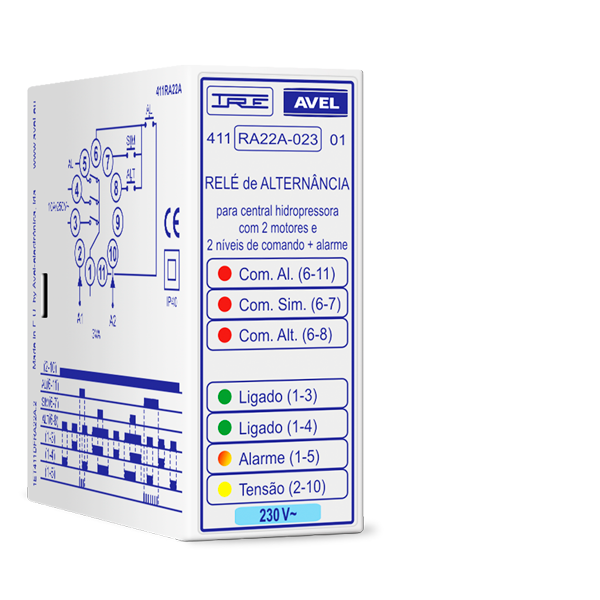

411RA22A - Relé de alternância.

Comando de alternância para central hidropressora ou de bombagem de efluentes com 2 Motores + Alarme.

  • Caixa em material plástico com ficha circular de 11 pinos.
  • Indicação de comando de alarme (6-11) fechado, através de LED vermelho.
  • Indicação de comando de simultaneidade (6-7) fechado, através de LED vermelho.
  • Indicação de comando de alternância (6-8) fechado, através de LED vermelho.
  • Indicação de relé de saída ligado (1-3), através de LED verde.
  • Indicação de relé de saída ligado (1-4), através de LED verde.
  • Indicação de alarme ligado (1-5), através de LED vermelho.
  • Indicação de relé com tensão na alimentação (2-10), através de LED amarelo.
  • Indicação frontal da tensão nominal de alimentação do relé.

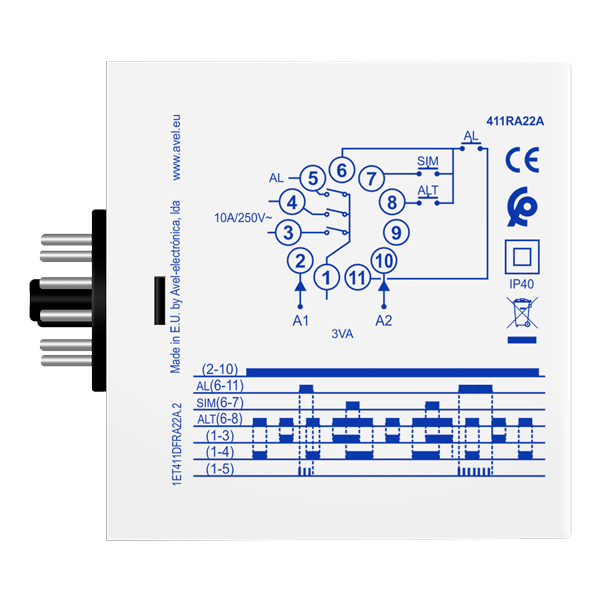

  • Indicação lateral do esquema de ligações.
  • Indicação lateral do diagrama de funcionamento.

Características técnicas

  • Sensibilidade dos circuitos de comando: 0 a 20 Kohm
  • Tensão nos circuitos de comando: 12 VDC
  • Tensões de alimentação: AC/DC: 24V (polaridade protegida)  |  AC: 230V (Outras tensões sob consulta)
  • Tolerância na tensão de alimentação: -15%…+10%
  • Consumo: < 3VA
  • Dimensões: (L) 35mm x (A) 79mm x (P) 77mm
  • Relé de saída:
    • Poder de corte: 2500VA (10A/250V)
    • Tensão máxima de corte: 400VAC

Códigos de encomenda

411RA22A002

24VAC/DC

411RA22A023

230VAC
