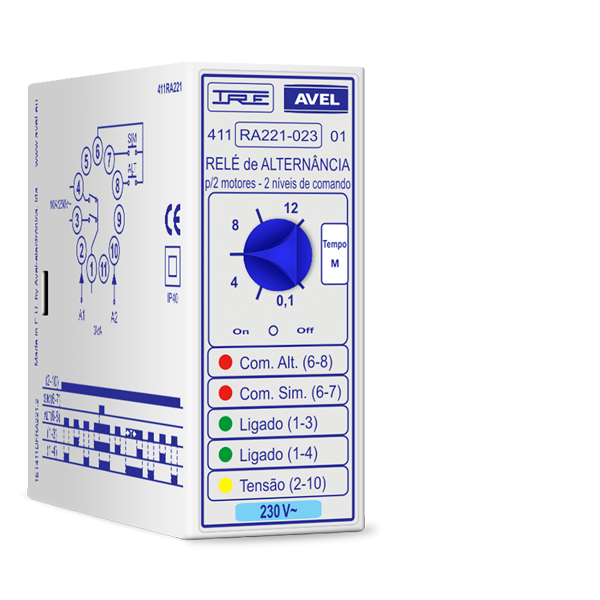

411RA221 - Relé de Alternância.

Comando de alternância para centrais hidropressoras ou bombagem de efluentes com 2 eletrobombas (temporizado).

  • Caixa em material plástico com ficha circular de 11 pinos.
  • Botão para regulação do tempo “T”, findo o qual a simultaneidade é acionada automaticamente.
  • Interruptor que permite ligar/desligar a temporização.
  • Indicação de comando de simultaneidade (6-7) fechado, através de LED vermelho.
  • Indicação de comando de alternância (6-8) fechado, através de LED vermelho.
  • Indicação de relé de saída ligado (1-3), através de LED verde.
  • Indicação de relé de saída ligado (1-4), através de LED verde.
  • Indicação de relé com tensão na alimentação (2-10), através de LED amarelo.
  • Indicação frontal da tensão nominal de alimentação do relé.

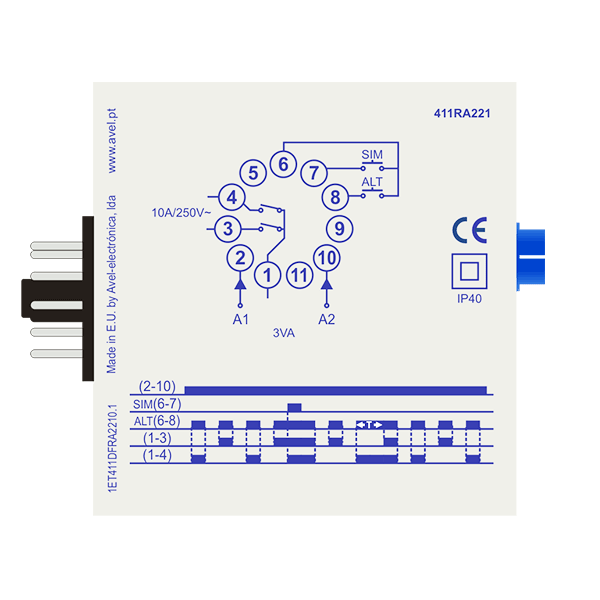

  • Indicação lateral do esquema de ligações.
  • Indicação lateral do diagrama de funcionamento.

Características técnicas

  • Sensibilidade dos circuitos de comando: 0 a 20 Kohm.
  • Tensão nos circuitos de comando: 12 VAC.
  • Tempo “T” para acionamento automático da simultaneidade: 0,1 a 12 min (regulável).
  • Tensões de alimentação: AC/DC: 24V (polaridade protegida) | AC: 230V; 400V (Outras tensões sob consulta).
  • Tolerância na tensão de alimentação: -15%…+10%.
  • Consumo: < 3VA.
  • Dimensões: (L) 35mm x (A) 79mm x (P) 77mm.
  • Relé de saída:
    • Potência de comutação: 2500VA (10A/250V).
    • Tensão máxima de comutação: 400VAC.

Códigos de encomenda

411RA221002

24VAC/DC

411RA221023

230VAC

411RA221040

400VAC
