12215 - Quadro discontactor com relé de sequência e falta de fase.

Comando e protecção de electrobombas utilizadas em situações onde não é necessária a utilização de relé de nível para protecção na falta de água, em virtude desta protecção não ser necessária ou ser feita através de bóia ou pressostato de pressão mínima.

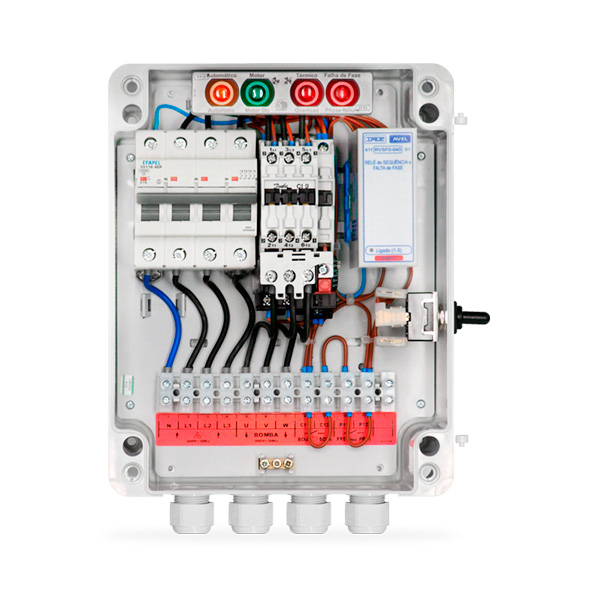

  • Caixa plástica 25x20x14 cm em ABS cinza RAL7035 com dobradiça e com tampa transparente em policarbonato.
  • Contactor e relé térmico das marcas seleccionadas.
  • Relé de sequência/falta de fase para protecção na troca ou falta de fase.
  • Funcionamento automático (AUT), Manual ou desligado (0), comandado por comutador de 3 posições com capsula protectora.

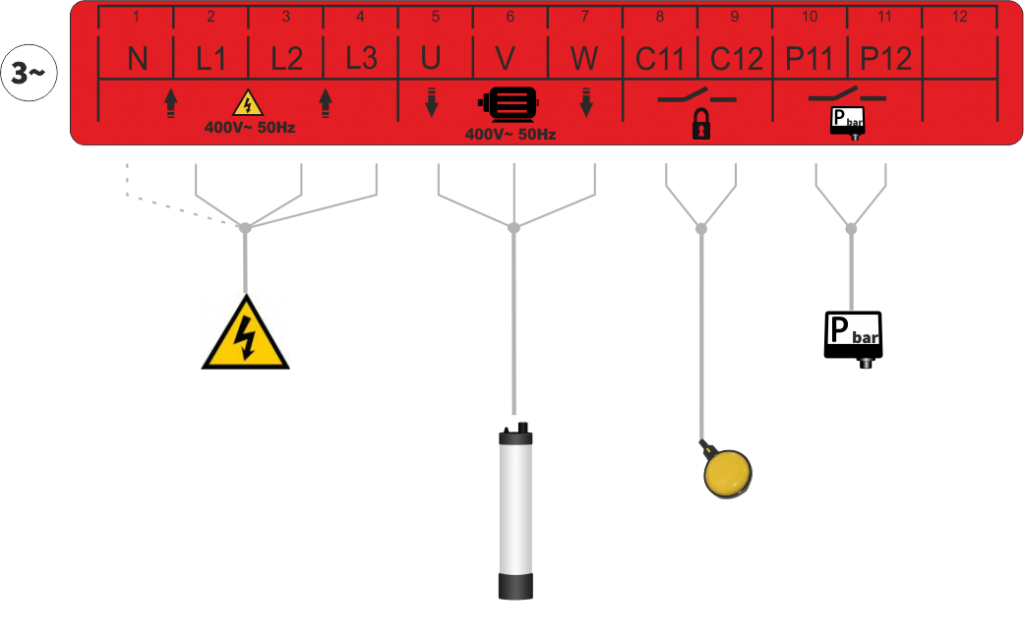

  • Ligação para comando remoto de segurança (C11-C12) (bóia, pressostato ou outros).
  • Ligação para comando remoto de arranque/paragem (P11-P12) (pressostato, bóia ou outros).
  • Protecção contra curto-circuitos através de disjuntor.
  • Protecção contra sobrecargas através de relé térmico.
  • Indicação de quadro em funcionamento automático (sinalizador amarelo).
  • Indicação de motor ligado (sinalizador verde).
  • Indicação de disparo térmico (sinalizador vermelho).
  • Indicação de falta/troca de fases (sinalizador vermelho).
  • 4 Bucins, para passagem dos cabos de ligação.

Aplicações

Controlo de nível para poço

Controlo de nível para poço + Depósito

Order codes

5Q12215TT.02
1,6 ~ 2,5 A
5Q12215TT.04
2,5 ~ 4,0 A
5Q12215TT.06
4,0 ~ 6,0 A
5Q12215TT.08
5,5 ~ 8,0 A
5Q12215TT.10
7,0 ~ 10 A
5Q12215TT.13
9,0 ~ 13 A
5Q12215TT.02
1,6 ~ 2,5 A
5Q12215TT.04
2,7 ~ 4,2 A
5Q12215TT.06
4,0 ~ 6,2 A
5Q12215TT.09
6,0 ~ 9,2 A
5Q12215TT.12
8,0 ~ 12 A
5Q12215TT.02
1,8 ~ 2,8 A
5Q12215TT.04
2,8 ~ 4,0 A
5Q12215TT.06
4,0 ~ 6,3 A
5Q12215TT.08
5,6 ~ 8,0 A
5Q12215TT.10
7,0 ~ 10 A
5Q12215TT.12
8,0 ~ 12,5 A
