1212A - Quadro de comando e proteção com interruptor geral + alarme.

Comando e proteção de eletrobombas utilizadas na extração de águas residuais ou outros efluentes.

  • Caixa plástica 200x125x110 mm em ABS cinza RAL 7035 com dobradiça.
  • Contactor e disjuntor-motor da marca seleccionada
  • Manípulo exterior (do disjuntor-motor) para corte geral da alimentação (0) ou funcionamento automático (1).
  • Funcionamento do alarme sonoro em automático (AUT) ou desligado (0), por comutador, sem interferir no alarme luminoso.

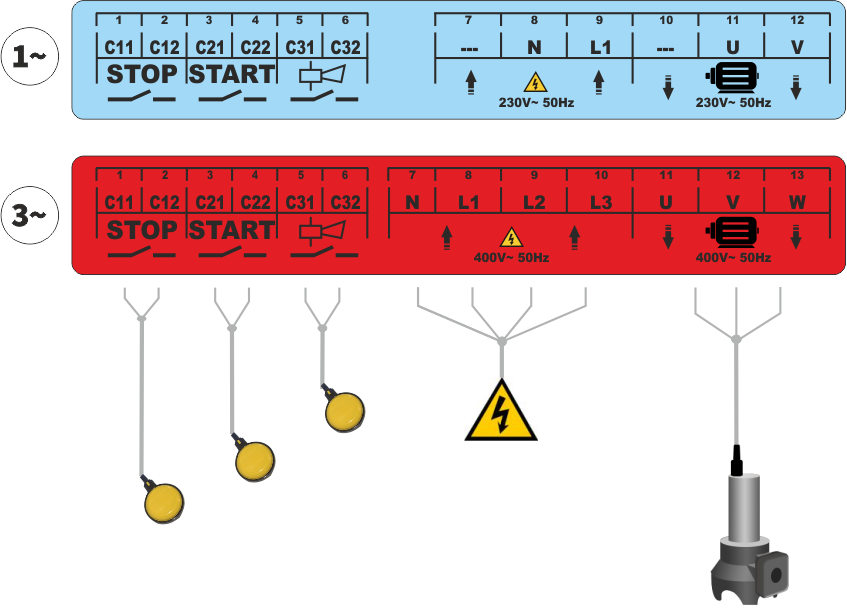

  • Ligação para comando remoto de arranque (C11-C12) (bóia, pressostato ou outros).
  • Ligação para comando remoto de paragem (C21-C22) (bóia, pressostato ou outros).
  • Ligação para comando remoto de alarme (C31-C32) (bóia, pressostato ou outros).
  • Proteção contra curto-circuitos através de disjuntor-motor
  • Proteção contra sobrecargas através de disjuntor-motor
  • Indicação de motor ligado (sinalizador verde).
  • Indicação de disparo térmico (manípulo do disjuntor-motor posicionado a 45º Posição “Trip”).
  • Indicação de alarme ligado (sinalizador vermelho).
  • 3 Bucins, para passagem dos cabos de ligação.

Aplicações

Códigos de encomenda

5Q1212AMW.02
1,6 ~ 2,5 A
5Q1212AMW.04
2,5 ~ 4,0 A
5Q1212AMW.06
4,0 ~ 6,3 A
5Q1212AMW.10
6,3 ~ 10 A
5Q1212AMW.16
10 ~ 16 A
5Q1212ATW.02
1,6 ~ 2,5 A
5Q1212ATW.04
2,5 ~ 4,0 A
5Q1212ATW.06
4,0 ~ 6,3 A
5Q1212ATW.10
6,3 ~ 10 A
5Q1212ATW.16
10 ~ 16 A
