12100 - Quadro de comando e proteção.

Comando e proteção de electrobombas utilizadas em situações onde não é necessária a utilização de relé de nível para proteção na falta de água.

  • Caixa plástica 200x125x110 mm em ABS cinza RAL 7035 com dobradiça.
  • Contactor e relé térmico da marca seleccionada.
  • Funcionamento em modo automático comandado por interruptor luminoso.

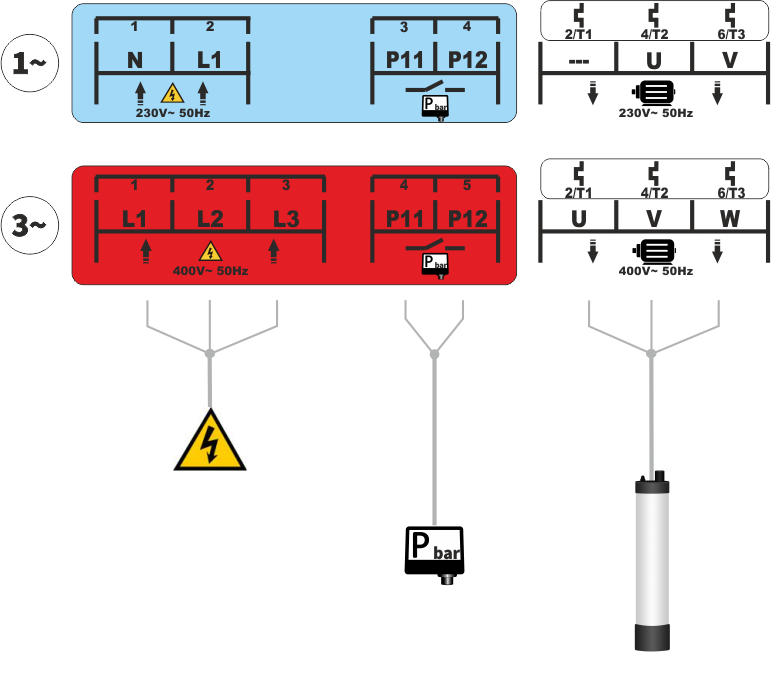

  • Ligação para comando remoto de arranque/paragem (P11-P12) (pressostato, bóia ou outros).
  • Proteção contra sobrecargas através de relé térmico.
  • Indicação de motor ligado (sinalizador verde do comutador).
  • Indicação de disparo térmico (sinalizador vermelho).
  • 3 Bucins, para passagem dos cabos de ligação.

Aplicações

Códigos de encomenda

5Q12100MD.02
1,8 ~ 2,8 A

5Q12100MD.04
2,7 ~ 4,2 A

5Q12100MD.06
4,0 ~ 6,2 A

5Q12100MD.09
6,0 ~ 9,2 A

5Q12100MD.12
8,0 ~ 12 A

5Q12100TD.02
1,8 ~ 2,8 A

5Q12100TD.04
2,7 ~ 4,2 A

5Q12100TD.06
4,0 ~ 6,2 A

5Q12100TD.09
6,0 ~ 9,2 A

5Q12100TD.12
8,0 ~ 12 A
