1103A - Quadro discontactor com alarme.

Comando e proteção de eletrobombas utilizadas na extração de águas residuais ou outros efluentes.

  • Caixa plástica 250x200x140 mm em ABS cinza RAL7035 com dobradiça e com tampa transparente em policarbonato.
  • Contactor e relé térmico das marcas selecionadas.
  • Funcionamento automático, manual ou desligado, comandado por comutador de 3 posições com cápsula protetora.
  • Funcionamento do alarme sonoro em automático (AUT), teste ou desligado (0), por comutador 3 posições com cápsula protectora, sem interferir no alarme luminoso.

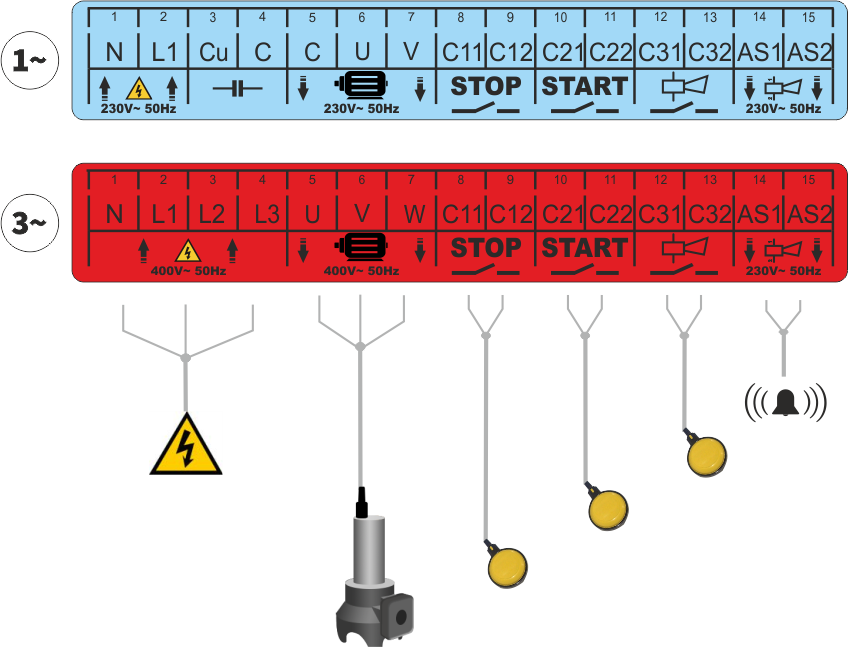

  • Ligação para comando remoto de arranque (C21-C22) e paragem (C11-C12) (pressostato, boia ou outros).
  • Ligação para comando remoto de alarme (C31-C32) (boia, pressostato ou outros).
  • Proteção contra curto-circuitos através de disjuntor
  • Proteção contra sobrecargas através de relé térmico
  • Indicação de quadro em funcionamento automático (sinalizador amarelo)
  • Indicação de motor ligado (sinalizador verde)
  • Indicação de disparo térmico (sinalizador vermelho)
  • Indicação de alarme ligado (alarme sonoro e sinalizador vermelho).
  • 4 Bucins, para passagem dos cabos de ligação

Aplicações

Quadro Discontactor com alarme para extração de águas residuais ou outros efluentes

Códigos de encomenda

5Q01M1103AT.02
1,6 ~ 2,5 A
5Q01M1103AT.04
2,5 ~ 4,0 A
5Q01M1103AT.06
4,0 ~ 6,0 A
5Q01M1103AT.08
5,5 ~ 8,0 A
5Q01M1103AT.10
7,0 ~ 10 A
5Q01M1103AT.13
9,0 ~ 13 A
5Q01T11030T.02
1,6 ~ 2,5 A
5Q01T11030T.04
2,5 ~ 4,0 A
5Q01T11030T.06
4,0 ~ 6,0 A
5Q01T11030T.08
5,5 ~ 8,0 A
5Q01T11030T.10
7,0 ~ 10 A
5Q01T11030T.13
9,0 ~ 13 A
5Q01M1103AD.02
1,8 ~ 2,8 A
5Q01M1103AD.04
2,7 ~ 4,2 A
5Q01M1103AD.06
4,0 ~ 6,2 A
5Q01M1103AD.09
6,0 ~ 9,2 A
5Q01M1103AD.12
8,0 ~ 12 A
5Q01T1103AD.02
1,8 ~ 2,8 A
5Q01T1103AD.04
2,7 ~ 4,2 A
5Q01T1103AD.06
4,0 ~ 6,2 A
5Q01T1103AD.09
6,0 ~ 9,2 A
5Q01T1103AD.12
8,0 ~ 12 A
5Q01M1103AW.02
1,8 ~ 2,8 A
5Q01M1103AW.04
2,8 ~ 4,0 A
5Q01M1103AW.06
4,0 ~ 6,3 A
5Q01M1103AW.08
5,6 ~ 8,0 A
5Q01M1103AW.10
7,0 ~ 10 A
5Q01M1103AW.12
8,0 ~ 12,5 A
5Q01T1103AW.02
1,8 ~ 2,8 A
5Q01T1103AW.04
2,8 ~ 4,0 A
5Q01T1103AW.06
4,0 ~ 6,3 A
5Q01T1103AW.08
5,6 ~ 8,0 A
5Q01T1103AW.10
7,0 ~ 10 A
5Q01T1103AW.12
8,0 ~ 12,5 A
